Spirec fait faire des économies d’énergie. Retour d’expérience

Rue Robineau, dans le 20ème arrondissement de Paris, Vinci Facilities a rénové en 2022 une sous-station vapeur avec du matériel Spirec.

On y trouve:

  • un Spivap pour transformer la vapeur en eau chaude,
  • une bâche Dynavap pour collecter les condensats,
  • un ballon tampon de stockage primaire et un préparateur d’Eau Chaude Sanitaire (ECS) SPI VP.



SPIVAP SPIRECDYNAVAP SPIRECPréparateur d'ECS SPI VP

sous-station vapeur, condensats, récupération d'énergie, CPCU

Les condensats récoltés dans la bâche DYNAVAP servent à :

  • préchauffer l’ECS quand il y a du tirage
  • maintenir à 60°C le bouclage ECS quand il n’y a pas de tirage

L’installation a été instrumentée: l’automate CLIMATIX IC de SIEMENS envoie dans le cloud les valeurs des températures de l’ECS, du bouclage, des condensats…

Nous avons pu constater le 13/10/2023 que:

  • 94% de l’énergie utilisée pour le maintien à 60°C provient de l’utilisation des condensats
  • 51% de l’énergie utilisée pour le préchauffage de l’ECS provient de l’utilisation des condensats

Rapporté sur 24 h, cela représente 81% d’économie d’énergie.

Cela confirme les observations de nos clients parisiens: en plein hiver les condensats suffisent à produire l’ECS et à maintenir le bouclage à 60°C.

Ils font 100% d’économie d’énergie sur le poste ECS.

Plus d’informations sur spirec.fr

Spirec participera à Enerj Meeting

Le 7 septembre 2021, nous seront présents au salon Enerj meeting. Cela sera l’occasion pour nous de présenter nos solutions qui répondent aux enjeux environnementales des bâtiments de demain.

L’efficacité énergétique est une source d’inspiration qui nous amène à utiliser l’énergie autrement pour optimiser votre rentabilité.

des solutions  qui vous permettent d’être rentable :

• ECOSPI : l’ECOSPI c’est la combinaison d’un préchauffeur et d’un préparateur ECS MAXI.

• DYNAVAP : reçoit les condensats issus du SPIVAP et pilote le niveau et la température pour valoriser la quantité d’énergie disponible.

• ECOVAP : préchauffe l’eau froide sanitaire et le bouclage avec les condensats contenus dans la bâche.

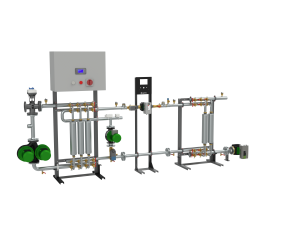

L’ ECOSPI



     Découvrez l’Ecospi

C’est la combinaison d’un préchauffeur et d’un préparateur ECS MAXI. Ces deux éléments sont connectés par un adaptateur. Le préparateur ECOSPI utilise l’énergie récupérée sur d’autres équipements comme des groupes froids des installations solaires etc… pour préchauffer l’ECS. Le préchauffage de 10 à 45°C diminue de 70 % la quantité d’énergie dépensée.

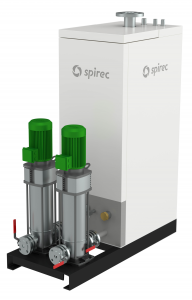

LA DYNAVAP ET L’ECOVAP

       Découvrez la Dynavap         Découvrez l’Ecovap



Dans les chaufferies vapeur parisiennes les condensats issus du chauffage de l’eau sont pas ou peu valorisés.
Nous les récoltons dans la bâche DYNAVAP et le récupérateur ECOVAP utilise intelligemment l’énergie des condensats soit pour préchauffer l’Eau Chaude Sanitaire, soit pour chauffer le ballon primaire du préparateur d’ECS. Ainsi, grâce à l’association de ces deux produits, l’énergie contenue dans les condensats est épuisée et le préchauffage de l’ECS ou le maintien en température du bouclage sont presque gratuits. Cela peut représenter 35% d’économies.





Spirec lutte contre la légionelle

Qu’est-ce que la légionelle ?



C’est une bactérie présente dans l’eau, les boues etc… Elle est responsable de la maladie légionellose, cela se traduit par une infection pulmonaire grave. Cette bactérie se prolifère dans les cas suivants :



  • Dans l’eau stagnante
  • Température comprise entre 20 et 45 °C
  • En présence de dépôts de tartre
  • En présence de corrosion avec résidus métalliques
  • Dans le fond de ballon d’eau chaude
  • Dans le point bas des canalisations



Elles colonisent fréquemment les réseaux d’eau, notamment les réseaux d’eau chaude sanitaire, les installations de climatisation. Cette bactérie atteint sa croissance maximale autour de 37 °C et celle-ci est stoppée à partir de 50 °C.

Conditions nécessaires de contamination



La présence de Legionella dans l’eau ne suffit pas à provoquer des maladies. Il doit y avoir trois facteurs :

  • L’eau contaminée par Legionella
  • L’eau dispersée par des aérosols
  • Les aérosols

L’engagement de Spirec



Spirec est spécialiste de la production ECS en général et plus spécifiquement pour les établissements de santé. Les patients y étant plus sensibles qu’ailleurs à une infection, ils combattent la légionelle dans les réseaux d’eau chaude. C’est la raison, pour laquelle Spirec s’est engagée dans la lutte contre la légionelle. Nous souhaitons garantir la sécurité sanitaire à chacun de nos clients.

Le préparateur MAXI



Pour éviter la prolifération de légionelle, il faut maintenir la température des réseaux ECS à plus de 50 °C et limiter la formation de biofilm. Pour cela il faut équilibrer les réseaux d’ECS et assurer des vitesses minimales de l’ECS dans les réseaux, même en cas de tirage.

C’est ce que le préparateur ECS MAXI permet de faire : le réseau bouclé d’ECS ne traverse pas les échangeurs du préparateur pour que le débit de bouclage reste constant. C’est grâce à ça que les vitesses et les températures sont respectées dans tout le réseau d’ECS, y compris dans le retour, et que les légionnelles ne se développent pas.

Les préparateurs ECS MAXI possèdent des échangeurs spiralés montés en parallèle sur des collecteurs INOX avec des vannes d’isolement sur chaque échangeur.  Cela facilite les opérations de maintenance préventive.  Puisque le tartre ne peut pas se déposer dans les échangeurs du fait de leur conception les légionelles ne sont pas piégées, ce préparateur MAXI contribue à la lutte contre les légionelles. Conçus pour durer et requérant peu de maintenance ils assurent sécurité sanitaire et sérénité à nos clients.

Formation sur la maîtrise des réseaux ECS



Nous organisons aussi des journées de formations ECS avec notre partenaire MAS2 ingénierie. Ces formations traitent de la maîtrise du risque de développement légionelle des réseaux d’ECS. Ces formations s’adressent aux techniciens hospitaliers, bureaux d’études et installateurs, afin que la conception, l’installation et l’entretien des réseaux d’eau chaude sanitaire soient efficace.





LA R&D DANS UNE PME

La R&D et l’innovation



L’amalgame entre la recherche et développement (R&D) et l’innovation est toujours présent. Cependant, il est important de souligner que ces deux notions se complètent :

  • L’objectif premier de l’innovation est d’améliorer les processus existants en utilisant les connaissances déjà disponibles. Ces connaissances sont propres à l’entreprise ou disponibles sur le marché à un instant donné [1]. Comme exemple d’amélioration, l’ergonomie ou les fonctionnalités peuvent être citées.
  • Le but de la R&D est de développer les connaissances par rapport à l’état de l’art et une confrontation aux verrous technologiques et difficultés qui auront été identifiés [2]. La résolution de ceux-ci passe par la création d’un processus inventif [2], qui demande de l’investissement en temps et en argent. Ces connaissances pourront ensuite être utilisées dans le cadre du développement de nouvelles innovations [1] ou par la publication d’articles ou de brevets.



La R&D des PME françaises

En 2017, la dépense intérieure de recherche et développement des entreprises implantées en France (DIRDE) s’établit à 33,03 milliards d’euros [3]. Ce montant représente 1.44% du PIB. Les petites et moyennes entreprises (PME) réalisent 18% de la DIRDE. Cela démontre que, non seulement les PME participent activement à la recherche en France, mais aussi que la R&D est un des enjeux majeurs de l’économie en tant que facteur de croissance.

Les dispositifs mis en place



La France a mis en place des dispositifs d’aides publiques aux entreprises pour soutenir leur effort en matière de R&D. Parmi ces aides, le dispositif du crédit d’impôt recherche (CIR) pour les sociétés réalisant des activités de R&D est le plus important. Le crédit d’impôt innovation (CII) est uniquement réservé aux PME. Plafonné à 80 000 €, sa création en 2013 avait justement pour but de favoriser l’innovation des petites structures qui représentent la très grande majorité de l’économie française [4]. Le concours i-Nov permet de soutenir des projets innovants portés par les PME et de favoriser l’émergence d’entreprises leaders dans leur domaine.

L’Etat finance cela via le Programme d’Investissements d’Avenir (PIA) et est opéré par Bpifrance et l’ADEME. Il permet de cofinancer des projets de recherche, développement et innovation. Les coûts totaux sont compris entre 600 000 euros et 5 millions d’euros et dont la durée est comprise entre 12 et 36 mois. Ce concours contribue aussi à accélérer le développement et la mise sur le marché de solutions et technologies innovantes [5]. Le partenariat entre les PME et les laboratoires de recherche publique est très fréquent, dû à leur complémentarité. Les laboratoires s’attaquent souvent à des problématiques très exploratoires et les PME offrent des cas d’application concrets des connaissances acquises. Les laboratoires de recherche peuvent également donner accès à des dispositifs matériels dont le coût serait conséquent pour les PME, mais également à des experts reconnus pour stimuler les projets de recherche [6].

L’innovation chez Spirec



Une des valeurs fondamentales de SPIREC est l’innovation. Cela passe par la R&D. En 2019 et 2020, le montant du crédit d’impôt (CIR et CII) est respectivement de 22k€ et de 138 k€. En 2020, SPIREC a investi 6 % de son chiffre d’affaires en R&D.
SPIREC a développé un partenariat avec le CEA INES. Ce partenariat a l’avantage de rassembler un maximum de connaissance et de savoir-faire pour la bonne tenue des projets de R&D. Cela permet à SPIREC de développer de nouvelles fonctionnalités et d’améliorer l’existant.

Les brevets Spirec



La publication de brevets fait partie du processus d’innovation cher à SPIREC. Les plus récents sont la DYNAVAP et l’ECOSPI. La DYNAVAP est une bâche. Elle reçoit les condensats issus du SPIVAP. Cela lui permet de piloter le niveau et la température des condensats pour valoriser au maximum la quantité d’énergie disponible. Cela optimise la récupération d’énergie pour préchauffer l’eau chaude sanitaire ou maintenir la température du bouclage. Le préparateur ECOSPI, développé conjointement par SPIREC et AIA Life Designers, utilise l’énergie récupérée sur d’autres équipements pour préchauffer l’ECS. Ces deux systèmes ont pour point commun l’économie d’énergie.
Preuve de la reconnaissance de son travail en R&D, SPIREC fait partie des lauréats du concours d’innovation i-Nov 2020, dans la thématique « Énergies renouvelables, stockage et systèmes énergétiques ».

Chayan Nadjahi, Responsable R&D

Bibliographie



[1]        “QUELLE EST LA DIFFÉRENCE ENTRE INNOVATION & R&D ?” https://navigacom.com/fr/blog/2019/1/2/innovation-vs-rampd.

[2]        “QUELLE EST LA DIFFÉRENCE ENTRE INNOVATION ET R&D ?” https://www.innovatech-conseil.fr/difference-entre-innovation-et-rd/.

[3]        “Les entreprises en France Édition 2019.” https://www.insee.fr/fr/statistiques/4255770?sommaire=4256020.

[4]        “Quelles différences entre le CIR et le CII ?” https://www.self-and-innov.fr/blog/quelles-differences-entre-le-cir-et-le-cii/.

[5]        “Concours I-Nov : un nouvel appel à projets pour encourager l’innovation dans les PME et start-up (7e vague).” https://agriculture.gouv.fr/concours-i-nov-un-nouvel-appel-projets-pour-encourager-linnovation-dans-les-pme-et-start-7e-vague.

[6]          “PME innovantes : 6 bases pour aller plus loin, vers la R&D.” https://www.linkedin.com/pulse/pme-innovantes-6-bases-pour-aller-plus-loin-vers-la-rd-bosc-phd/?originalSubdomain=fr.

SPILOTAIR pour sécuriser le traitement de l’air

Dans cette période où les effets de la climatisation sur la propagation de microbes posent question, SPIREC a développé des appareils de climatisation intégrés notamment dans les chambres des établissements de soin.

Comment cela fonctionne ? Afin de renforcer la sécurité sanitaire des systèmes d’aération, l’air des pièces est renouvelé par un effet d’induction propre au modèle SPILOTAIR, qui ne rentre jamais en contact avec une surface humide ou des condensats.

Les 1ers préparateurs d’ECS connectés

Spirec a conçu les premiers préparateurs d’eau chaude sanitaire à travers la solution digitale CONNECS.

Développée en partenariat avec Advizeo by Setec, cette solution connectée fait entrer l’eau chaude sanitaire dans l’ère du digital ! Grâce à des capteurs placés sur les réseaux ECS, les informations sont collectées et transmises au mainteneur en temps réel. Températures, fonctionnement des pompes, défauts éventuels, instructions de maintenance préventive le cas échéant… toutes les informations relatives au réseau sont consultables sur smartphone, tablettes, desktop.

Fonctionnant sous forme d’abonnement, la solution CONNECS renforce la sécurisation de vos équipements grâce à une surveillance accrue. En cas de dépassement des seuils ou d’incident, une notification est immédiatement envoyée au mainteneur et un appel du SAV de Spirec est réalisé dans la journée.

CONNECS joue le rôle de carnet de bord pour faciliter la collecte et le suivi des données de vos réseaux d’ECS. Sélection des données pertinentes à enregistrer, extraction pour le carnet sanitaire, transmission d’un rapport mensuel.





Et si vous testiez la sous-station vapeur ?

Spirec a regroupé, dans une seule sous-station vapeur, des solutions utilisant la vapeur comme source d’énergie. Ces intégrations permettent d’assurer une plus grande sécurité, d’avoir un pilotage centralisé par un seul automate et d’optimiser la récupération d’énergie.

Spirec s’attache à développer des solutions permettant de réduire les consommations d’énergie, de préserver la qualité de l’eau et d’assurer la pérennité des équipements.

Les solutions composant la sous-station vapeur Spirec :

• SPIVAP : transforme la vapeur en eau chaude de chauffage.
• DYNAVAP : reçoit les condensats issus du SPIVAP et pilote le niveau et la température pour valoriser la quantité d’énergie disponible.
• ECOVAP : préchauffe l’eau froide sanitaire et le bouclage avec les condensats contenus dans la bâche.
• SPI MAXI : préparateur d’ECS alimenté d’une part par le SPIVAP et un ballon de stockage primaire et d’autre part par l’EFS préchauffée dans l’ECOVAP.

L’AP-HP Lariboisière, la Pitié Salpêtrière ou encore Paul Doumert à Liancourt ont fait le choix de la sous-station Spirec pour sécuriser leurs installations.
